Alépítményi szerkezetek: minden, amit a biztonságos alapozásról tudnod kell

Építkezel, és nem tudod pontosan, mi történik a lábazati falak között? Talán hallottál már arról, hogy az ágyazati réteg milyen fontos, de nem vagy benne biztos, miért kell olyan sok kavicsot beépíteni? Ebben a cikkben mindent megtudhatsz az alépítményi szerkezetekről – hogy miért kulcsfontosságúak, hogyan készülnek el helyesen, és mire figyelj, ha családi házat építesz. A következő témákat járjuk körbe részletesen:

• Mi az alépítmény valójában, és miért beszélünk róla külön kategóriaként
• Milyen rétegek alkotják az alépítményt, és mi a szerepük
• Miért olyan kritikus a megfelelő tömörítés, és hogyan ellenőrizhető
• Mikor érdemes szakembert hívni a tömörség ellenőrzésére
• Milyen anyagokból készülhetnek a feltöltések és ágyazati rétegek

Mi is pontosan az alépítmény?

Az alépítmény az épület azon része, amely a terepszint alatt vagy azzal közvetlen használ kapcsolódva helyezkedik el, és az épület terheit az altalajra továbbítja. Ezt a definíciót fontos megérteni, mert sokan összekeverik az alapozással – pedig nem ugyanaz!

Tágabb értelemben alépítménynek nevezhetjük az alapokat is, legyen az sávalap, lemezalap, vagy más jellegű megoldás, illetve az ezekhez tartozó egyéb szerkezeteket. Ide tartozik például az alapok alatti szerelőbeton, a víztelenítés rétegei, a hőszigetelések és az elválasztó rétegek.

Szorosabb értelemben azonban az alépítmény az alaptestek felett és a falszerkezetek alatt épített szerkezetek összessége. Ide tartoznak a lábazati falak – akár beton zsaluzóelemmel falazott és kibetonozott, akár monolit betonból, vagy más technológiával készülnek. További részei a lábazati szakaszok felett, illetve azok között fekvő szerkezetek, úgy mint az alaplemez, az ahhoz tartozó szerelőbeton és annak ágyazati rétegei.

Feltöltések: a stabil alépítmény alapja

Kiemelt talajból vagy töltőanyagból készült feltöltések

A lábazati falak között az alaplemez szintjéig feltöltések készülnek különféle anyagokból. Ez az a rész, ahol sokan hibáznak, mert nem fordítanak elég figyelmet az anyagminőségre és a tömörítésre.

Fontos szabály, hogy csak olyan, nem szerves talajt használhatunk fel alépítményi töltőanyagként, mely jól tömöríthető. Az elérendő tömörséget a tervdokumentáció mindig tartalmazza – általában 90-95%-os Proctor-tömörséget írnak elő. A felhasznált töltőanyag tehát lehet kitermelt talaj is, vagy odaszállított szemcsés töltőanyag.

Mivel sokkal gazdaságosabb a helyben kitermelt talajok hasznosítása, azok alkalmasságát szakembereknek kell megítélniük. Végül a felelős műszaki vezető tesz nyilatkozatot arról, hogy az elkészült szerkezet megfelelő. Ez nem elhanyagolható feladat – ha rossz minőségű földdel töltünk fel, évek múlva jelentkezhetnek a problémák!

Az ágyazati réteg szerepe és kialakítása

A különféle földanyagokból készült feltöltésekre, vagy akár a termett talajban kialakított természetes talajsíkon a leendő alaplemez alá úgynevezett ágyazati réteget készítünk. Ennek három kulcsfontosságú szerepe van:

1. Víz kapilláris emelkedésének csökkentése: A nagyobb szemcsés talajokban a víz kapilláris felszívódása kisebb, tehát a felette lévő beton kevésbé fog „vízben állni”. Ez hosszú távon megelőzi a nedvességi problémákat.
2. Víztelenítés: Az alaplemez alatti réteg víztelenítésére is alkalmas, ha drainezéssel kombinált megoldást alkalmazunk. A csapadékvizek így nem gyűlnek össze a beton alatt.
3. Teherelosztás: Ez talán a legfontosabb szempont! Az ágyazati réteg az alaplemez terheit egyenletesen elosztva továbbítja az altalajra vagy feltöltésre. Egy jól elkészített ágyazati réteg nélkül a lemez alatt egyenetlen terhelés alakul ki, ami repedésekhez vezethet.

A tömörítés: itt dől el a minőség!

Hogyan történik a helyes tömörítés?

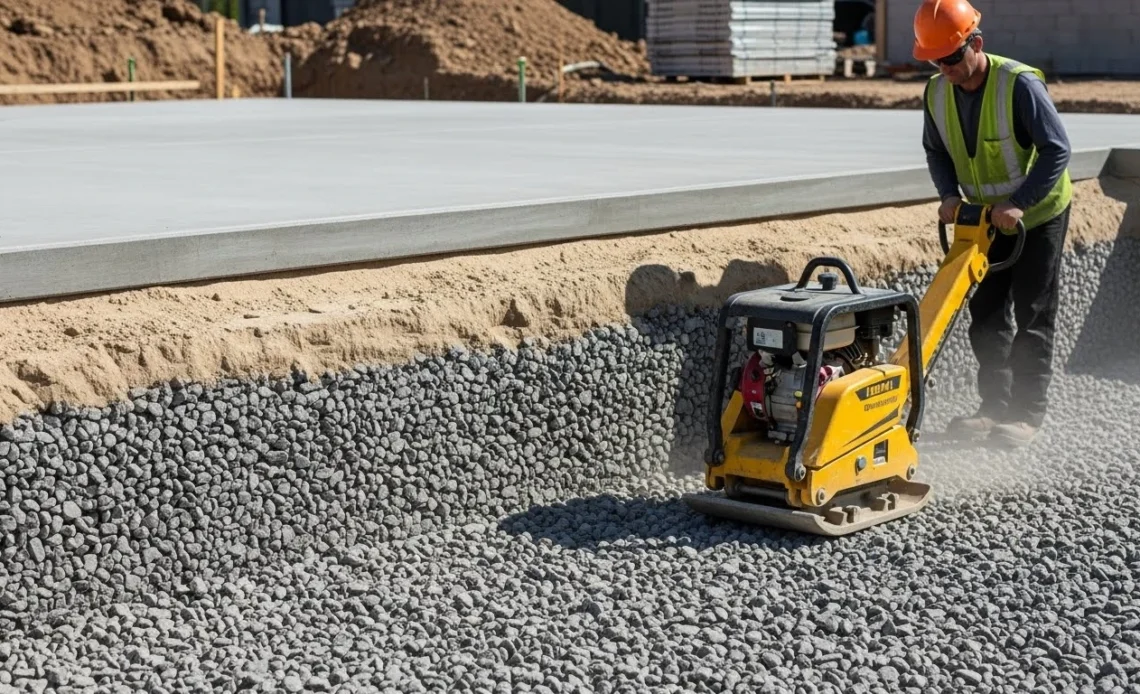

A tömörítés során mindig réteges tömörítést kell alkalmazni, a szükséges tömörségi fok eléréséhez alkalmas tömörítő eszközökkel. A tömörítőgép típusától függően 10-30 cm-es réteg egyidejű bedolgozásáról beszélünk.

Egy 40 kg-os lapvibrátor nem túl alkalmas ezen célokra – alig 8-10 cm vastagság tömörítésére felel meg, de az sem mindegy, milyen a földanyag. Egy 500-1000 kg-os vibrációs henger használata viszont családi lakóépület lábazatai között nem gazdaságos megoldás, nehéz vele mozogni a szűk helyen.

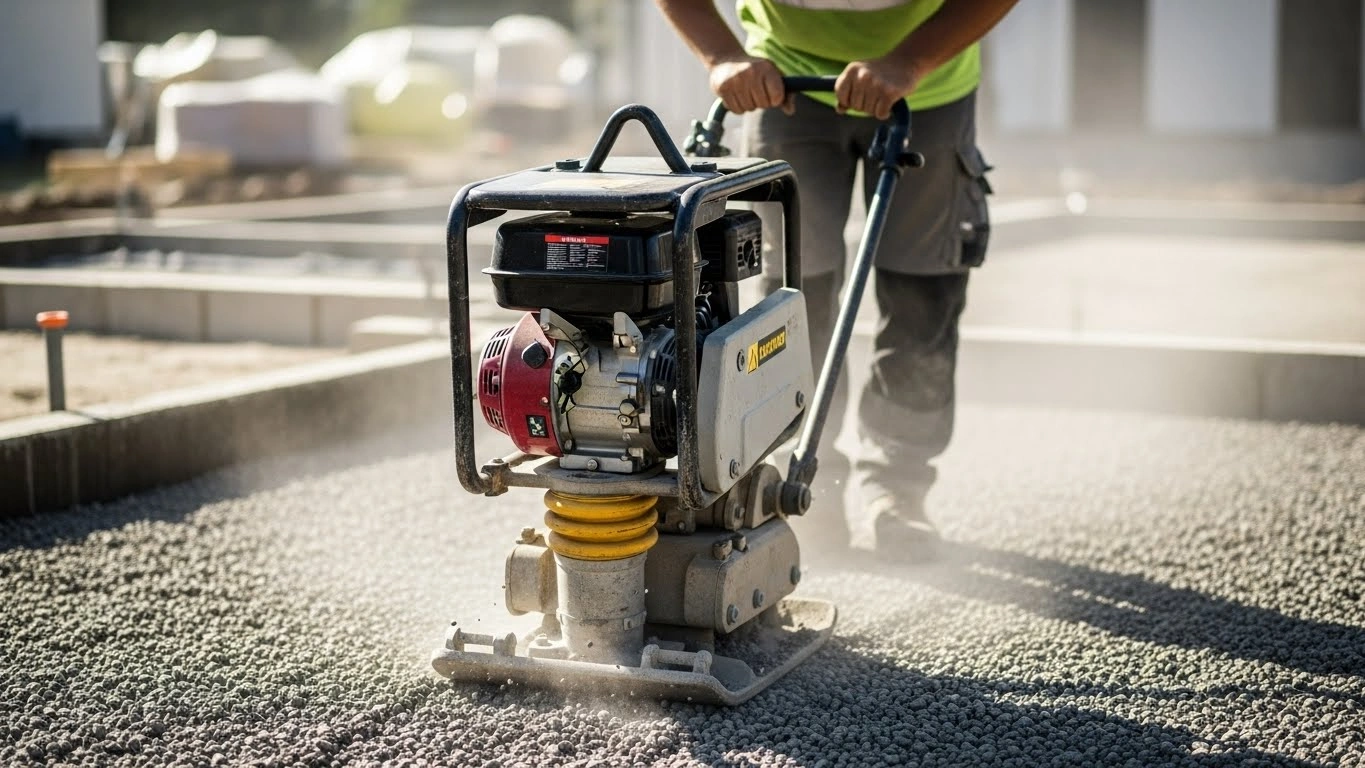

Családiház kisebb feltöltött felületein a leggyakoribb és legjobb megoldások a 100-200 kg-os vibrációs tömörítőgépek. Ezek pont megfelelő méretűek ahhoz, hogy hatékonyan tömörítsenek, de közben könnyen manőverezhetőek is legyenek.

Miért kell a megfelelő tömörségi fokot elérni?

Ez az a kérdés, ami sokaknak nem egyértelmű – pedig létfontosságú! A betöltött talaj a saját súlya alatt is tömörödik. Ez a folyamat talajtípus függvénye, és akár 1,5-2 évig is tarthat.

Képzeld el: ha pár hét után ráépítjük a lemezt, a laza talaj roskadni fog alatta. A lemezed máris nem támaszkodik semmire – lóg a levegőben!

A nem födémként tervezett alaplemezek a rá kerülő hasznos terhek hatására lehajolni igyekeznek. A nem megfelelő teherbíró feltöltésen fekvő alaplemez összenyomja maga alatt a feltöltést, majd meghajlik, végül akár el is reped, illetve lemeztörés következik be. Ez többmilliós kárt okozhat, amit utólag rendkívül nehéz és költséges javítani!

Hogyan igazolható az ágyazati réteg megfelelősége?

Két fő módszer létezik:

1. Tömörség mérés: A cél megállapítani, hogy a beépített talaj vagy kavicsréteg elérte-e a terv szerinti sűrűséget (általában 90-95% Proctor-tömörség). Eszközök és lehetőségek:

• Laborvizsgálat
• Ejtősúlyos vizsgálat
• Light Weight Deflectometer (LWD) – tömörség ellenőrzésére és teherbírás becslésére is alkalmas

2. Teherbírás mérés: Előírás lehet megadott teherbírás elérése is, bár családi lakóépületnél ritka, hacsak nem lemezalapozással van dolgunk. A teherbírás mérés célja, hogy adatokat kapjunk a talaj sűrűségén túl, a merevségére, rugalmas viselkedésére is. Többnyire útépítésben és alapozások esetén szükséges.

Ezzel tudjuk ellenőrizni, hogy a réteg képes-e a tervezett terhet viselni (előírástól függően: E₂ ≥ 45-120 MN/m²). Eszközök és lehetőségek:

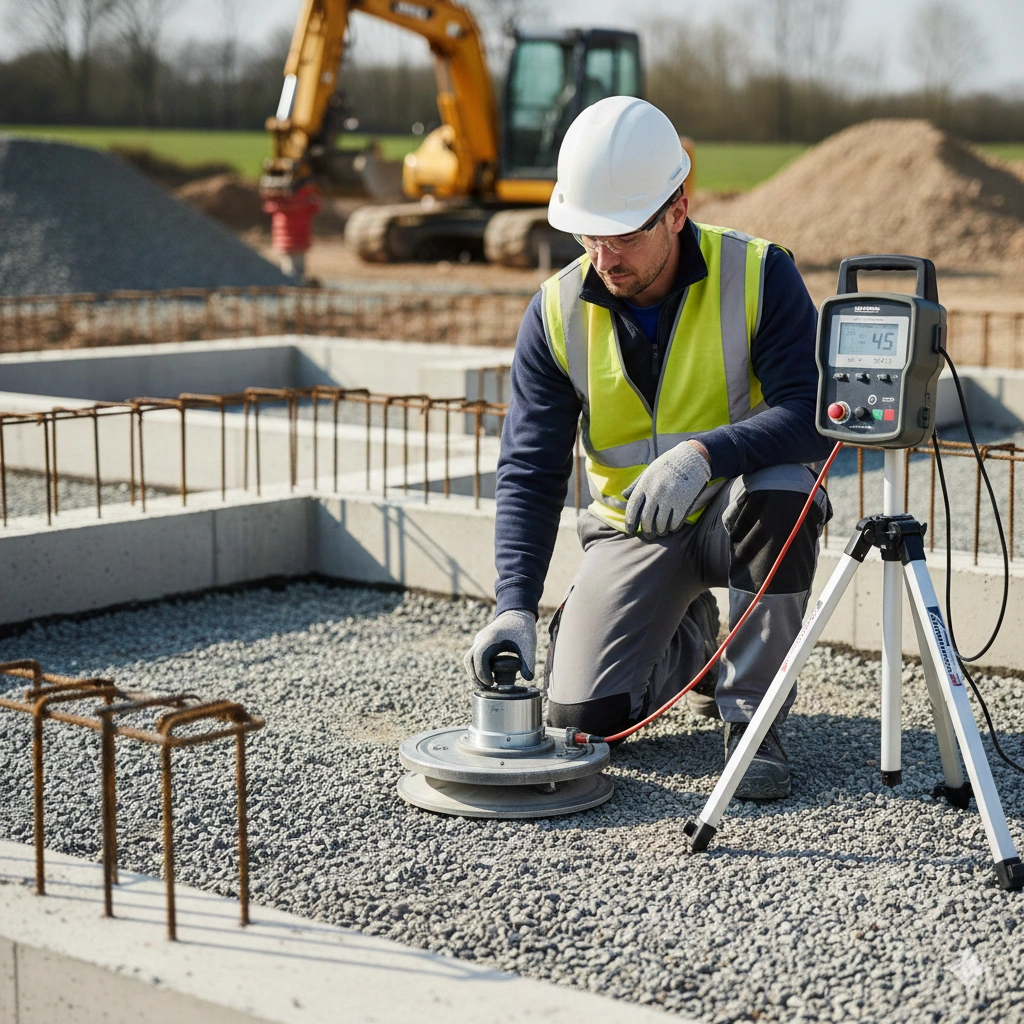

• Ejtősúlyos teherbírásmérő (LWD / ZFG 2000 stb.)
• Statikus tárcsás teherbírásmérés (VSS) – E₁, E₂ modulus, E₂/E₁ arány meghatározása (ez egy nehezebb, lassabb mérés)

Mikor érdemes mérni a tömörséget?

Családi lakóépület építése során a gyakorlatban ritkán mérik az alépítmény ágyazati rétegének tömörségét és teherbírását. A vizsgálat költséget jelent, de ha kritikus a követelmény (például lemezalapozás esetén), akkor el kell végezni!

Sávalapozás vs. lemezalapozás

Sávalapozás esetén ritka, hogy mérést végeznek. Ilyenkor a kivitelező precizitásán és szakértelmén múlik a megfelelő tömörség elérése. Ennek előírásában és ellenőrzésében megnő a Felelős műszaki vezető és a Műszaki ellenőr szerepe! Ők azok, akik helyszíni szemrevételezéssel, tapasztalatuk alapján tudják megítélni, hogy megfelelően készül-e el a munka.

Lemezalapozás esetén viszont már sokkal inkább indokolt a mérés! A lemez alatti egyenletes teherbírás biztosítása itt kritikus, hiszen a teljes épületsúly egyetlen nagy felületen oszlik el. Bármilyen süllyedés vagy repedés az egész épületet veszélyeztetheti.

Gyakran ismételt kérdések alépítményi szerkezetekről

Milyen vastag legyen az ágyazati réteg családi háznál?

Az ágyazati réteg vastagsága általában 15-20 cm homokos kavics vagy zúzottkő, de ez függ az altalaj minőségétől és a statikus tervtől. Rossz talajviszonyok mellett akár vastagabb rétegre is szükség lehet.

Használható-e bontott beton töltőanyagként?

Igen, a magyar építésügyi műszaki irányelvek szerint gondosan vizsgált, minősített újrahasznosított építési anyag felhasználható. Fontos azonban, hogy teljesítménynyilatkozattal kell rendelkeznie, és szakember véleménye szükséges a minőség megítéléséhez.

Mennyibe kerül egy tömörségmérés 2026-ben?

Egy szakmai laboratóriumi tömörségmérés ára körülbelül 80.000-150.000 Ft között mozog méréstípustól, területtől és mérési pontok számától függően. Ez az összeg elhanyagolható a potenciális károkhoz képest, amit a rossz tömörítés okozhat! Egy alapos talajmechanikai vizsgálat, amely több mérési pontot is tartalmaz, akár 200.000-350.000 Ft is lehet, de ez biztosítja az építkezés hosszú távú biztonságát.

Miért nem elég a helyszíni döngölés géppel?

A gépi döngölés elengedhetetlen, de önmagában nem garancia a megfelelő tömörségre. A rétegvastagság, az anyagminőség, a nedvességtartalom és a döngölőgép súlya mind számít. Szakember felügyelete és ellenőrzése nélkül könnyen hibázhatunk.

Hogyan ellenőrizzem, hogy a kivitelező jól dolgozik?

Kérj fotódokumentációt minden rétegről a tömörítés előtt és után! Ellenőrizd, hogy rétegenként történik-e a bedolgozás, és megfelelő méretű géppel dolgoznak-e. Ha bizonytalan vagy, kérj független műszaki ellenőrt vagy hívj be felelős műszaki vezetőt már az építkezés korai szakaszában!

Összehasonlító táblázat: tömörítőgépek családiházakhoz

Gyakorlati tanácsok építkezőknek

1. Ne hagyd a tömörítést a brigádra! Ha nem vagy biztos benne, hogy megfelelő eszközzel dolgoznak, beszéld meg előre vagy bérelj saját maga megfelelő gépet.
2. Dokumentálj mindent! Készíts fotókat minden rétegről, jegyezd fel a felhasznált anyagokat és a tömörítés időpontját.
3. Kérdezz rá a nedvességtartalomra! A túl száraz vagy túl nedves talaj egyaránt rossz tömörítést eredményez.
4. Foglalkozz időben a vízelvezetéssel! Az ágyazati réteg alatt drain rendszer megelőzheti a későbbi vízkárokat.
5. Lemezalapnál kötelező a mérés! Családi háznál is érdemes legalább 2-3 pontban megmérni a tömörséget, ha alaplemezzel építesz.

Miért bízd szakemberre az alépítmény tervezését?

Az alépítményi szerkezetek helyes kialakítása nem csak szakmai tudást, hanem több évtizedes tapasztalatot is igényel. A talajviszonyok megítélése, a megfelelő rétegrendek tervezése és a kivitelezés ellenőrzése olyan feladatok, ahol egyetlen hiba is milliós károkat okozhat.

Ha most építkezel, vagy tervezel egy új családi házat, ne hagyd, hogy az alépítmény a háttérbe szoruljon! Ez az a rész, amit utólag nem tudsz javítani anélkül, hogy az egész házat fel ne bontanád.

Szeretnél biztos lenni abban, hogy az építkezésed szakszerűen halad?

Vedd fel velem a kapcsolatot! 35 évnyi tapasztalatommal, több mint 240 projekt referenciámmal állok rendelkezésedre. Műszaki ellenőrzést, szakértői véleményt vagy teljes körű építés lebonyolítást vállalok – hogy a te házad is biztonságosan álljon!

Kérj ingyenes konzultációt most!

Források

Építésügyi Minőségellenőrző Innovációs Nonprofit Kft. (2019). Építmények teherviselő talajszerkezeteinek helyszíni vizsgálata – Építésügyi Műszaki Irányelv. Elérhető: https://www.emi.hu/EMI/web.nsf/Pub/88JZP9/$FILE/EPITMENYEK_TEHERVISELO_iranyelv_vegleges_0901.pdf

Közúti Közlekedési Tudományos Egyesület. (2016). Tömörségi fok átszámítása az egyszerűsített- és módosított Proctor-vizsgálatok között. Útügyi Lapok. Elérhető: https://utugyilapok.hu/cikkek/tomorsegi-fok-atszamitasa-az-egyszerusitett-es-modositott-proctor-vizsgalatok-kozott/

Magyar Közúti Közlekedési Tudományos Egyesület. (2015). Európában használatos tömörség- és teherbírás mérési módszerek. Útügyi Lapok, 3(6). Elérhető: https://utugyilapok.hu/wp-content/uploads/2015/12/UL_06_06.pdf

Magyar Kormány. (2023). 2023. évi C. törvény a magyar építészetről. Magyar Közlöny, 2023(187). Elérhető: https://net.jogtar.hu/jogszabaly?docid=a2300100.tv

Magyar Mérnöki Kamara Geotechnikai Tagozat. (2022). Ipari padlók geotechnikai tervezése – Műszaki segédlet (FAP-2022/101-GT). Elérhető: https://www.geotechnikaitagozat.hu/images/Ipari_padlo2.pdf

Országos Útügyi Kutatóintézet. (2023). e-UT 09.02.36:2023 – Dinamikus tömörség- és teherbírásmérés könnyű ejtősúlyos berendezéssel. Elérhető: https://bpmkkepzesek.hu/images/SzJ_e-UT_09.02.3x_2023_Kamara20231206.pdf
